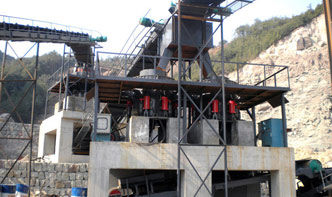

河卵石制砂浮選設備技術方案

一、設備組成
1. 破碎系統
– 顎式破碎機（粗碎）
– 圓錐破碎機（中碎）
– 沖擊式制砂機（細碎）
– 振動給料機
– 皮帶輸送機組

2. 分級系統
– 高頻篩分機（3層篩網）
– 螺旋分級機（2臺并聯）
– 水力旋流器組（φ500mm×4組）

3. 浮選系統
– 機械攪拌式浮選機（XCF/KYF型）
– 充氣裝置（羅茨風機+微孔擴散器）
– 藥劑自動添加系統（PLC控制）

二、工藝流程
1. 原料預處理工段
河卵石→振動給料→顎破（出料≤150mm）→圓錐破（出料≤30mm）→制砂機（出料≤5mm）

2. 分級篩選工段
破碎產物→高頻篩（5/2/0.5mm分級）→+2mm返料制砂機→0.5-2mm進浮選→-0.5mm進沉淀池

3. 浮選分離工段
礦漿調節（濃度30%-35%）→捕收劑添加（脂肪酸類0.3kg/t）→粗選（5min）→掃選（3min）→精選（4min）

三、關鍵技術參數
1. 處理能力：100-150t/h（按原料硬度差異）
2. 浮選濃度：28%-32%（密度計控制）
3. pH值調節：8.5-9.5（石灰添加系統）
4. 氣泡量控制：0.8-1.2m3/(m2·min)
5. 尾礦含水率：＜15%（帶式壓濾機脫水）

四、特殊設計要點
1. 耐磨配置：所有接觸部位采用NM500耐磨鋼板+陶瓷襯板
2. 防堵設計：錐形槽體+高壓水沖洗系統
3. 智能控制：
– 在線粒度分析儀（PSD實時監測）
– X熒光品位分析儀（Fe/Si含量檢測）
– DCS集中控制系統（包含故障自診斷）

五、應用效果
1. SiO?回收率：≥82%
