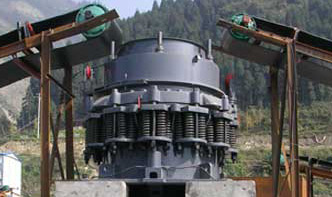

圓錐破碎機控制圖技術說明

一、系統架構
1. 主控單元
– 采用工業級PLC控制器（推薦西門子S7-1200系列）
– 信號采樣周期：≤100ms
– 模擬量輸入精度：16bit

2. 傳感器配置
– 主軸轉速：霍爾效應傳感器（0-1000rpm）
– 排料口尺寸：激光測距儀（±0.5mm精度）
– 油壓監測：壓阻式傳感器（0-10MPa）
– 振動檢測：三軸加速度計（0-20g量程）

二、核心控制邏輯
1. 閉邊排料口調節
PID控制算法參數：
– 比例帶：15%-25%
– 積分時間：8-12s
– 微分時間：2-4s
調節響應時間：≤30s

2. 過載保護機制
兩級保護策略：
1) 軟保護（預警閾值）：
– 電機電流 > 額定值85%
– 液壓壓力 > 8.5MPa
2) 硬保護（緊急停機）：
– 持續振動 > 10g達500ms
– 軸承溫度 > 95℃

三、人機界面規范
1. 狀態顯示區
– 實時參數刷新率：1Hz
– 關鍵參數顏色編碼：
正常范圍：綠色（RGB 0,128,0）
預警狀態：黃色（RGB 255,255,0）
報警狀態：紅色（RGB 255,0,0）

2. 操作權限管理
三級權限體系：
1) 操作員級：基本啟停/參數查看
2) 工程師級：PID參數調整
3) 管理員級：系統校準/保護閾值修改

四、通信協議
1. Modbus TCP接口
– TCP端口號：502
– 數據幀間隔：≥50ms
– CRC校驗方式：Modbus標準

五、維護診斷功能
1.故障代碼表（示例）：
E101 – 潤滑系統壓力異常
E205 – PLC與HMI通信中斷
E307 – 主軸轉速超差

注：本技術文檔需配合具體設備型號的電氣圖紙使用，所有控制參數應根據實際工況進行現場調試確認。建議每運行200小時進行一次系統校準。
