砂石生產線（制砂生產線）工藝流程及設備配置

一、核心工藝流程
1. 粗碎環節
– 原料通過振動給料機均勻送入顎式破碎機
– 出料粒度控制在150-300mm

2. 中細碎環節
– 圓錐破/反擊破進行二次破碎
– 產出40-80mm骨料

3. 制砂環節
– 立軸沖擊破進行石打石或石打鐵破碎
– 生成0-5mm機制砂

4. 篩分系統
– 多層振動篩實現分級：
+ >31.5mm返回中碎
+ 5-31.5mm作為碎石成品
+ <5mm進入選粉機

5. 除塵環保模塊
– 脈沖布袋除塵器處理量≥20000m3/h
– 噪音控制≤75dB

二、關鍵設備選型參考表

| 工序 | 設備類型 | 型號示例 | 功率(kW) | 處理量(t/h) |
|——-|———-|———–|———-|————-|
| 粗碎 | PE顎破 | PE750×1060 | 110 | 80-180 |
| 中碎 | HPT多缸液壓圓錐破 | HPT300 | 315 | 120-340 |
| 制砂 | VSI6X立軸沖擊破 | VSI6X1263 | (400+160)*2 | ≤650 |
| 篩分 | YA圓振篩 | YA2460 | (7.5+7.5)*2 | ≤800 |

三、質量控制要點

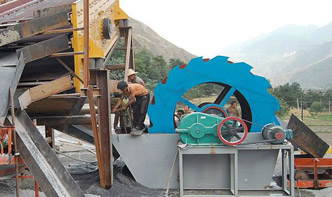

1. 值控制：使用輪式洗砂機時，含粉率≤10%
2. PSD級配調整：通過變頻器調節沖擊破轉速（建議范圍800-1600rpm）
3. Rive骨料檢測：針片狀含量≤15%

四、智能控制系統配置方案
1. PLC控制：
– Siemens S7-1200系列CPU
– WinCC組態界面

2.在線監測：
– LASER粒度分析儀（測量范圍0.05-100mm）
– BINDER稱重傳感器（精度±0.5%）

五、能耗指標（以時產200噸花崗巖線為例）
1.綜合電耗：≤25kWh/t成品砂
2.水循環利用率
