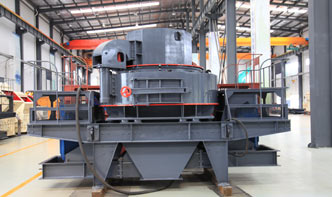

大型反擊式建筑垃圾破碎設備技術解析

一、設備概述
大型反擊式建筑垃圾破碎設備是針對拆遷廢料、混凝土塊、磚瓦等固體廢棄物設計的高效破碎裝備，采用反擊破碎原理，實現物料的中細碎加工，輸出粒度可調，滿足再生骨料生產需求。

二、核心結構組成
1. 重型轉子總成
– 高鉻合金板錘：4~6組對稱排列，單重≥150kg，抗沖擊磨損設計。
– 整體式鍛造主軸：42CrMo材質，調質硬度HB240-280，動態平衡等級G6.3。

2. 多級反擊板系統
– 一級反擊板：ZGMn13高錳鋼鑄造，液壓調節裝置（行程200mm）。
– 二級研磨腔：鋸齒形襯板結構，增強物料碰撞概率。

3. 智能液壓控制系統
– 開蓋油缸：2×φ200mm雙作用油缸，開啟時間≤90秒。
– 過鐵保護：壓力傳感器+PLC聯動，異物通過時自動擴大排料間隙。

三、關鍵技術參數
| 項目 | 規格 |
|——-|——|
| 處理能力 | 300-800t/h |
| 進料尺寸 | ≤800mm |
| 出料粒度 | 0-50mm（可調） |
| 裝機功率 | 400kW×2（雙電機驅動） |

四、創新技術亮點
1. 彈性阻尼減震系統
采用橡膠金屬復合彈簧+液壓緩沖器組合減震，設備振動值＜2.5mm/s（ISO10816標準）。

2. 在線監測功能
– 軸承溫度無線傳輸（測溫范圍0-150℃）
– 轉子轉速激光監測（精度±1rpm）

3. 模塊化耐磨設計
關鍵磨損件采用快換結構設計：板錘更換時間≤4小時/副；襯板螺栓防松脫設計。

五、環保配套方案
1. 抑塵系統配置
– 干霧抑塵裝置：耗水量0.8m3/h@8bar壓力。

2. 降噪處理措施
機艙內襯50mm厚復合吸音棉+阻抗復合消聲器
