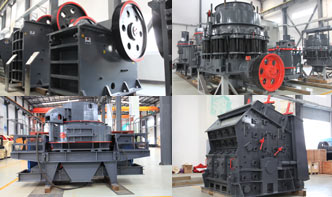

大型石頭破碎機成套設備
大型石頭破碎機成套設備配置方案
一、核心主機設備
1. 粗碎機組
– 顎式破碎機(PE系列)
型號:PE-1200×1500
進料口尺寸:1200×1500mm
處理能力:400-800t/h
電機功率:160-220kW

2. 中碎機組
– 反擊式破碎機(PF系列)
型號:PF-1520
轉子直徑×長度:1500×2000mm
處理能力:300-550t/h
電機功率:315-400kW
3. 細碎機組(可選)
– 圓錐破碎機(HPT系列)
型號:HPT300
進料尺寸:240mm
處理能力:180-430t/h
電機功率:315kW
二、輔助系統配置
1. 給料系統
– 重型板式給料機(GBZ系列)
型號:GBZ180×8
槽體寬度:1800mm
輸送能力:600-800t/h
2. 篩分系統
– 多層振動篩(3YK3072)
篩面尺寸:3000×7200mm
篩層數:3層
處理量:200-500t/h
3. 輸送系統
① B1400型皮帶輸送機(主輸送線)
帶寬1400mm,帶速2.5m/s
② B800型返料皮帶機
帶寬800mm,帶速1.6m/s

三、除塵環保裝置
1. 脈沖袋式除塵器
處理風量:50000m3/h
過濾面積:1500㎡
排放濃度:<20mg/m3
四、控制系統
PLC控制柜
含觸摸屏操作界面
具備故障報警及連鎖停機功能
五、典型技術參數
1. 入料規格 ≤1000mm
2. 成品規格 0-5/5-10/10-20/20-31.5mm(可調)
3. 總裝機功率 ≈1500kW
4. 生產線占地 ≥80m×50m
六、選配方案
1. 移動式機組配置
2. 鋼架基礎平臺定制
3. 自動潤滑系統升級版
注:
1)實際配置
